Болт М16 ГОСТ 7798-70

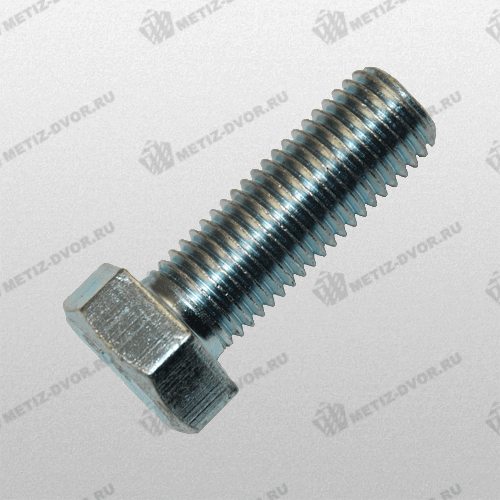

Болты ГОСТ 7798-70 типоразмера М16 представляют собой резьбовой крепежный элемент, состоящий из стержня и шестигранной головки «под ключ». Номинальный диаметр стержня с резьбой составляет 16 мм, размер головки – 24 мм. В зависимости от исполнения болта он может иметь одно радиальное отверстие в нижней части стержня (исполнение 2) или три радиальных отверстия в головке (исполнение 3). Метизы в исполнении 1 и 4 дополнительных отверстий не имеют.

Шаг резьбы может быть мелким (1,5 мм) или крупным (2 мм). В зависимости от длины болта, он может быть полнорезьбовым или иметь резьбу только в нижней части стержня. Полнорезьбовыми выпускаются болты М16 l18-l40, на нижней части нарезается резьба у метизов с длиной стержня 45-55 мм. В этом случае размер резьбовой части болта составит 38 мм.

Болты М16 по ГОСТ 7798-70 отличаются не только по своим типоразмерам, но и классу точности. ГОСТ нормирует требования как к обычным, так и к высокопрочным болтам (класс прочности более 6.8). Такие метизы обеспечивают более высокую прочность соединения и позволяют сократить общее количество крепежных элементов в конструкции.
