Шайбы гровер DIN 127 относятся к категории пружинных шайб. Внешне выглядят как разрезанное кольцо с высотой развода после трехкратного сжатия не менее 1,65 от толщины изделия. Разрез выполняется косым, под углом около 15 градусов. Наклон разреза может быть правым и левым, и выбирается в зависимости от резьбы.
Основной задачей их использования является упрочнение резьбовых соединений, минимизация риска развинчивания за счет увеличения зоны давления на скрепляемые элементы. Они могут применяться с саморезами, болтами и гайками, шпильками в качестве контрящих гаек.
Наименование | Цена | Розница | Доступно, купить |
---|---|---|---|
Гровер оцинкованный D3 DIN 127
760
|
0.08 760
|
Фасовки | |
упаковка 1000 шт. |
760
|
Max.
203 упак |
|
Гровер оцинкованный D3 DIN 127 Уп (49000 шт) |
760
|
Max.
1 упак |
|
Гровер оцинкованный D4 DIN 127
761
|
0.11 761
|
Фасовки | |
пакет 70 шт. |
761
|
Max.
77 упак |
|
упаковка 1000 шт. |
761
|
Max.
49 упак |
|
Упаковка 21000 шт. |
761
|
Max.
2 упак |
|
Гровер оцинкованный D5 DIN 127
762
|
0.16 762
|
Фасовки | |
пакет 100 шт. |
762
|
Max.
39 упак |
|
упаковка 1000 шт. |
762
|
Max.
32 упак |
|
Гровер оцинкованный D6 DIN 127
763
|
0.29 763
|
Фасовки | |
пакет 50 шт. |
763
|
Max.
22 упак |
|
упаковка 1000 шт. |
763
|
Max.
99 упак |
|
упаковка 32000 шт. |
763
|
Max.
3 упак |
|
Гровер оцинкованный D8 DIN 127
764
|
0.59 764
|
Фасовки | |
пакет 25 шт. |
764
|
Max.
246 упак |
|
упаковка 100 шт. |
764
|
Max.
227 упак |
|
блистер 35 шт. |
764
|
Max.
22 упак |
|
упаковка 15300 шт. |
764
|
Max.
1 упак |
|
упаковка 16400 шт. |
764
|
Max.
3 упак |
|
Гровер оцинкованный D10 DIN 127
765
|
0.74 765
|
Фасовки | |
пакет 15 шт. |
765
|
Max.
144 упак |
|
упаковка 100 шт. |
765
|
Max.
257 упак |
|
Гровер оцинкованный D10 DIN 127 Уп (12700 шт.) |
765
|
Max.
1 упак |
|
Гровер оцинкованный D10 DIN 127 Уп (14000 шт.) |
765
|
Max.
5 упак |
|
Гровер оцинкованный D12 DIN 127
766
|
1.68 766
|
Фасовки | |
упаковка 100 шт. |
766
|
Max.
168 упак |
|
упаковка 5200 шт. |
766
|
Max.
3 упак |
|
766
|
Max.
4 упак |
||
Гровер оцинкованный D14 DIN 127
767
|
1.94 767
|
Фасовки | |
упаковка 100 шт. |
767
|
Max.
27 упак |
|
Гровер оцинкованный D16 DIN 127
768
|
3.33 768
|
Фасовки | |
упаковка 100 шт. |
768
|
Max.
154 упак |
|
упаковка 3000 шт. |
768
|
Max.
7 упак |
|
упаковка 3100 шт. |
768
|
Max.
4 упак |
|
Гровер оцинкованный D18 DIN 127
774
|
3.47 774
|
Фасовки | |
упаковка 100 шт. |
774
|
Max.
64 упак |
|
Гровер оцинкованный D20 DIN 127
770
|
5.30 770
|
Фасовки | |
упаковка 100 шт. |
770
|
Max.
46 упак |
|
Упаковка 650 шт. |
770
|
Max.
5 упак |
|
упаковка 1700 шт. |
770
|
Max.
8 упак |
|
Гровер оцинкованный D22 DIN 127
771
|
5.02 771
|
Фасовки | |
упаковка 100 шт. |
771
|
Max.
37 упак |
|
упаковка 935 шт. |
771
|
Max.
46 упак |
|
Гровер оцинкованный D24 DIN 127
772
|
6.41 772
|
Фасовки | |
упаковка 50 шт. |
772
|
Max.
92 упак |
|
упаковка 830 шт. (15,0 кг.) |
772
|
Max.
21 упак |
|
упаковка 1000 шт. |
772
|
Max.
1 упак |
|
Гровер оцинкованный D30 DIN 127
773
|
12.54 773
|
Фасовки | |
упаковка 25 шт. |
773
|
Max.
34 упак |
|
Гровер оцинкованный D30 DIN 127 Уп (820 шт.) |
773
|
Max.
8 упак |
Максимальный стопорящий эффект достигается при применении гроверов на крепежах металлических деталей твердостью 150-300. В этом случае при сжимании шайбы ее кромки врезаются в поверхность, происходит стопорение на корпус. На более твердых металлах и сплавах действует только упругое стопорение, что снижает его надежность. Подкладные шайбы могут устанавливаться под головкой винта или под гайкой. При необходимости увеличения надежности контровки устанавливается два гровера.
Производство шайб гровера регламентируется ГОСТ 6402-70, международный аналог стандарта – DIN 127. ГОСТ определяет четыре типа пружинных шайб:
Шайбы гровера имеют класс точности С, отличаются широким диапазоном типоразмером (2-30 мм). Изготавливается крепеж из пружинной проволоки из углеродистых сталей марки 65Г, 70, 3Х13. Плоскость среза является опорной поверхностью крепежного элемента. Она должна быть острой, без окалин, заусенцев, следов коррозии и других повреждений. Шайбы производятся без покрытий или с различными типами покрытий (чаще оцинковкой), увеличивающими устойчивость крепежного элемента к воздействию среды.

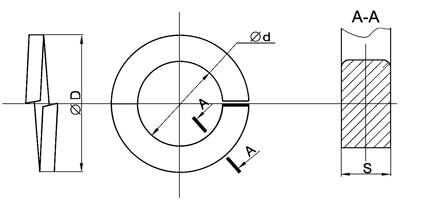

Номинальный диаметр, мм |
для резьбы |
d, мм внутренний диаметр |
D, мм внешний диаметр |
S, мм толщина |
вес 1000 |
|||
min | max | min | max | min | max | штук, кг | ||
2,50 | М2,5 | 2,60 | 2,90 | 5,10 | 1,00 | 1,20 | 1,40 | 0,053 |
3,00 | М3 | 3,10 | 3,40 | 6,20 | 1,30 | 1,60 | 1,90 | 0,110 |
4,00 | М4 | 4,10 | 4,40 | 7,60 | 1,50 | 1,80 | 2,10 | 0,180 |
5,00 | М5 | 5,10 | 5,40 | 9,20 | 1,80 | 2,40 | 2,80 | 0,360 |
6,00 | М6 | 6,10 | 6,50 | 11,80 | 2,50 | 3,20 | 3,80 | 0,830 |
8,00 | М8 | 8,10 | 8,50 | 14,80 | 3,00 | 4,00 | 4,70 | 1,600 |
10,00 | М10 | 10,20 | 10,70 | 18,10 | 3,50 | 4,40 | 5,20 | 2,530 |
12,00 | М12 | 12,20 | 12,70 | 21,10 | 4,00 | 5,00 | 5,90 | 3,820 |
14,00 | М14 | 14,20 | 14,70 | 24,10 | 4,50 | 6,00 | 7,10 | 6,010 |
16,00 | М16 | 16,20 | 17,00 | 27,40 | 5,00 | 7,00 | 8,30 | 8,910 |
18,00 | М18 | 18,20 | 19,00 | 29,40 | 5,00 | 7,00 | 8,30 | 9,730 |
20,00 | М20 | 20,20 | 21,20 | 33,60 | 6,00 | 8,00 | 9,40 | 15,200 |
22,00 | М22 | 22,50 | 23,50 | 35,90 | 6,00 | 8,00 | 9,40 | 16,500 |
24,00 | М24 | 24,50 | 25,50 | 40,00 | 7,00 | 10,00 | 11,80 | 26,200 |
