Шайба гровер ГОСТ 6402-70: техническая документация изделия
Шайба гровер ГОСТ 6402-70

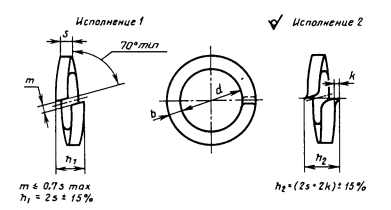

Все изделия, произведенные в соответствии со стандартом ГОСТ 6402-70, является аналогами изделий, выполненных по стандарту DIN 125A, имеют схожие качественные и технические характеристики. Шайба гровер ГОСТ 6402-70 имеет несколько различных исполнений: с притупленными кромками (исполнение 1) и с острыми кромками (исполнение 2). Стальные пружинные шайбы имеют твердость от 41.5 до 49.5 HRC(Э).
|
Диаметр резьбы шайбы (мм) |
d (мм) |
b=s (мм) |
k, не более (мм) |
|
4 |
4,1 |
1 |
0,15 |
|
5 |
5,1 |
1,2 |
0,15 |
|
6 |
6,1 |
1,4 |
0,2 |
|
8 |
8,2 |
2 |
0,3 |
|
10 |
10,2 |
2,5 |
0,3 |
|
12 |
12,2 |
3 |
0,4 |
|
14 |
14,2 |
3,2 |
0,4 |
|
16 |
16,3 |
3,5 |
0,4 |
|
18 |
18,3 |
4 |
0,4 |
|
20 |
20,5 |
4,5 |
0,4 |
|
22 |
22,5 |
5 |
0,4 |
|
24 |
24,5 |
5,5 |
0,5 |
|
27 |
27,5 |
6 |
0,5 |
|
30 |
30,5 |
6,5 |
0,8 |
|
33 |
33,5 |
7 |
0,8 |
|
36 |
36,5 |
8 |
0,8 |
|
39 |
39,5 |
8,5 |
0,8 |
|
42 |
42,5 |
9 |
0,8 |
|
48 |
48,5 |
10 |
0,8 |
