Болты с шестигранной головкой ГОСТ 7798-70: техническая документация изделия

Болты с шестигранной головкой ГОСТ 7798-70

ГОСТ 7798-70 является аналогом стандарта DIN 933, соответственно все болты, которые произведены по одному или другому стандарту, аналогичны друг другу.

Болты с шестигранной головкой, изготовленные по стандарту 7798-70, способны качественно и прочно соединить различные строительные элементы с конструкциями. Чаще всего применяются в машиностроении и на производстве.

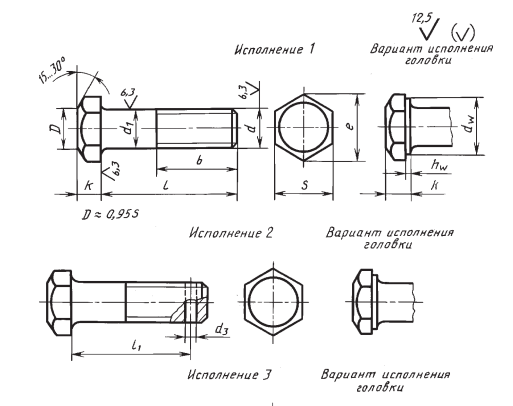

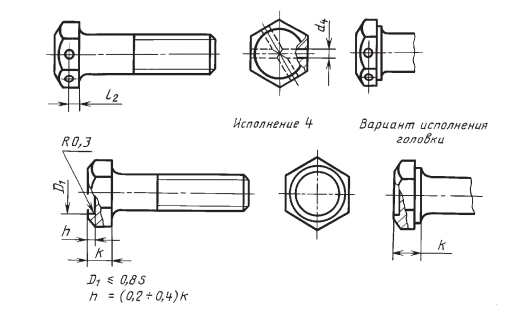

ГОСТ 7798-70 Болты с шестигранной головкой рис. 1

Выбрать болты с шестигранной головкой

Настоящий стандарт распространяется на все болты с шестигранной головкой класса точности В с диаметром резьбы от 6 до 48 мм.

Длина болта (l)	Длина резьбы b и расстояние от опорной поверхности головки до оси отверстия в стержне l
	6		8		10		12		-14		16		-18		20
	l₁	b	l₁	b	l₁	b	l₁	b	l₁	b	l₁	b	l₁	b	l₁	b
8	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
10	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
12	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
14	10	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
16	12	-	12	-	-	-	-	-	-	-	-	-	-	-	-	-
(18)	14	-	14	-	14	-	-	-	-	-	-	-	-	-	-	-
20	16	-	16	-	16	-	15	-	-	-	-	-	-	-	-	-
(22)	18	18	18	-	18	-	17	-	17	-	-	-	-	-	-	-
25	21	18	21	-	21	-	20	-	20	-	19	-	-	-	-	-
(28)	24	18	24	22	24	-	23	-	23	-	22	-	22	-	-	-
30	26	18	26	22	26	-	25	-	25	-	24	-	24	-	24	-
(32)	28	18	28	22	28	26	27	-	27	-	26	-	26	-	26	-
35	31	18	31	22	31	26	30	30	30	-	29	-	29	-	29	-
(38)	34	18	34	22	34	26	33	30	33	-	32	-	32	-	32	-
40	36	18	36	22	36	26	35	30	35	34	34	-	34	-	34	-
45	41	18	41	22	41	26	40	30	40	34	39	38	39	-	39	-
50	46	18	46	22	46	26	45	30	45	34	44	38	44	42	44	-
55	51	18	51	22	51	26	50	30	50	34	49	38	49	42	49	46
60	56	18	56	22	56	26	55	30	55	34	54	38	54	42	54	46
65	61	18	61	22	61	26	60	30	60	34	59	38	59	42	59	46
70	66	18	66	22	66	26	65	30	65	34	64	38	64	42	64	46
75	71	18	71	22	71	26	70	30	70	34	69	38	69	42	69	46
80	76	18	76	22	76	26	75	30	75	34	74	38	74	42	74	46
(85)	81	18	81	22	81	26	80	30	80	34	79	38	79	42	79	46
90	86	18	86	22	86	26	85	30	85	34	84	38	84	42	84	46
(95)	-	-	91	22	91	26	90	30	90	34	89	38	89	42	89	46
100	-	-	96	22	96	26	95	30	95	34	94	38	94	42	94	46
(105)	-	-	-	-	101	26	100	30	100	34	99	38	99	42	99	46
110	-	-	-	-	106	26	105	30	105	34	104	38	104	42	104	46
(115)	-	-	-	-	111	26	110	30	110	34	109	38	109	42	109	46
120	-	-	-	-	116	26	115	30	115	34	114	38	114	42	114	46
(125)	-	-	-	-	121	26	120	30	120	34	119	38	119	42	119	46
130	-	-	-	-	126	32	125	36	125	40	124	44	124	48	124	52
140	-	-	-	-	136	32	135	36	135	40	134	44	134	48	134	52
150	-	-	-	-	146	32	145	36	145	40	144	44	144	48	144	52
160	-	-	-	-	156	32	155	36	155	40	154	44	154	48	154	52
170	-	-	-	-	166	32	165	36	165	40	164	44	164	48	164	52
180	-	-	-	-	176	32	175	36	175	40	174	44	174	48	174	52
190	-	-	-	-	186	32	185	36	185	40	184	44	184	48	184	52
200	-	-	-	-	196	32	195	36	195	40	194	44	194	48	194	52
220	-	-	-	-	-	-	215	49	215	57	214	57	214	61	214	65
240	-	-	-	-	-	-	235	49	235	57	234	57	234	61	234	65
260	-	-	-	-	-	-	255	49	255	57	254	57	254	61	254	65
280	-	-	-	-	-	-	-	-	275	57	274	57	274	61	274	65
300	-	-	-	-	-	-	-	-	295	57	294	57	294	61	294	65
